リソースグラフの操作¶
ここでは、リソースグラフに対する操作について説明します。
このセクションの内容は以下の通りです。
操作対象アイテム¶
各エリアで表示・操作できるアイテムは以下の通りです。
アイテム名称 |
概要 |
|---|---|
能力線 |
リソースの能力を表します。1日に作業できる時間数を示しています。 表示できる能力線は標準能力と能力パターン1～3です。(デフォルトでは標準能力のみです。) |
スタックバー |
特定のリソースに割り当てられているアクティビティの作業時間数（負荷）を表します。 負荷は、「アクティビティに割り当てられている工数/アクティビティの日数」で算出された値です。 マウスでクリックすると、対応するガントチャート上のアクティビティが選択状態になります。 表示されるスタックバーは、割当を表す4種類と実績を表す3種類の合計7種類です。
|
リソース選択コンボボックス |
割当可能リソースが一覧で表示されます。 ここでリソースを選択すると、リソースを選択し直すまで、他のリソースのアクティビティを選択しても選択したリソースのリソースグラフが表示され続けます。 「自動」を選択すると、選択しているアクティビティの割当リソースを表示する方法に戻すことができます。 「未割当」を選択するとリソースを割当られていないアクティビティの情報が表示されます。 |
リソースグラフの表示／非表示¶
リソースグラフの表示／非表示をする場合は、以下のいずれかの手順で操作します。
メニューバー：
表示>>リソースグラフを表示
コンテキストメニュー：
なし
ツールボタン：
リソースグラフを表示/非表示
インタラクティブ操作：
ディバイダ をドラッグ＆ドロップ
キーボードショートカット：
なし

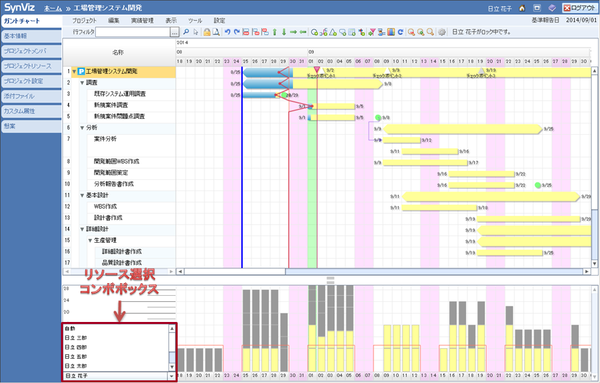

リソース毎の負荷の表示¶
リソース毎の負荷の表示をする場合は、以下のいずれかの手順で操作します。
メニューバー：
なし
コンテキストメニュー：
なし
ツールボタン：
なし
インタラクティブ操作：
リソース選択コンボボックスで、負荷を表示したいリソース（プロジェクトメンバ）を選択します。
※リソース選択コンボボックスには、 割当可能リソース が一覧で表示されます。
※リソース選択コンボボックスの選択内容と、リソースグラフの表示内容は以下の通りです。
「自動」を選択すると、タスク別ガントチャート上で選択したアクティビティに連動して割当リソースの負荷が表示されます。複数のリソースが割り当てられている場合は割当工数がもっとも大きいリソースを表示します。
手動でリソース※※を選択すると、選択したリソースの負荷が表示されます。表示される割り当てリソースの負荷が、タスク別ガントチャート上で選択したアクティビティに連動して変更になることはありません。
「未割当」を選択すると、リソースを割当られていない負荷が表示されます。
「全割当」を選択すると、未割当を含まないすべての作業の負荷が表示されます。
※※プルダウンには、以下のリソースが表示されます。
プロジェクトメンバに登録されているユーザまたはグループ
上記グループに所属するユーザ
プロジェクトリソースに登録されているユーザまたはグループ
上記グループに所属するリソース
チーム
上記チームに所属するリソース
キーボードショートカット：
なし

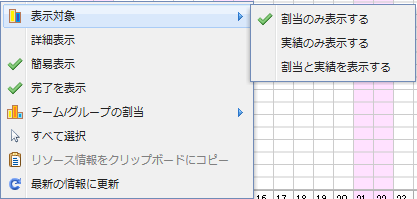

割当/実績の切り替え¶
スタックボード上に表示する負荷の割当/実績を切り替えます。
切り替える場合は、以下のいずれかの手順で操作します。
メニューバー：
なし
コンテキストメニュー：
[スタックボード]>>表示対象>>割当のみ表示する※1
実績のみ表示する※2
割当と実績を表示する※3
※1 割当を示すスタックバーのみ表示します。
※2 実績を示すスタックバーのみ表示します。
※3 ※1と※2の両方を表示します。
ツールボタン：
設定
>>
ガントチャートの表示設定...
インタラクティブ操作：
なし
キーボードショートカット：
なし

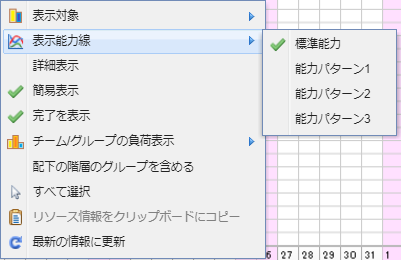

表示能力線の切り替え¶
スタックボード上に表示する能力線を切り替えます。
切り替える場合は、以下のいずれかの手順で操作します。
メニューバー：
なし
コンテキストメニュー：
[スタックボード]>>表示能力線>>標準能力※1
能力パターン1～3※2
※1 標準能力を示す能力線の表示/非表示を切り替えます。
※2 能力パターン1～3を示す能力線の表示/非表示を切り替えます。
ツールボタン：
設定
>>
ガントチャートの表示設定...
※ガントチャートの右側に表示設定画面が表示されます。
「リソースグラフ」タブのアコーディオンの「能力線」を表示して、能力線の表示/非表示を切り替えます。
詳細は「能力線」を参照ください。
インタラクティブ操作：
なし
キーボードショートカット：
なし
詳細表示/簡易表示の切り替え¶
詳細表示/簡易表示の切り替えをする場合は、以下のいずれかの手順で操作します。
メニューバー：
なし
コンテキストメニュー：
[スタックボード]>>詳細表示
[スタックボード]>>簡易表示

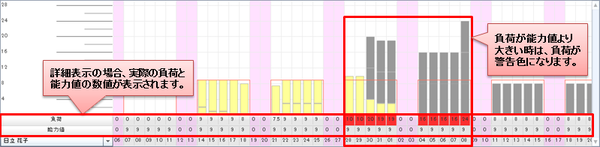

※詳細表示の場合、実際の負荷と能力値の数値が表示されます。負荷が能力値より大きい時は、負荷が警告色になります。
ツールボタン：
設定
>>
ガントチャートの表示設定...
※ガントチャートの右側に表示設定画面が表示されます。
「リソースグラフ」タブを表示して、ステータスボードの変更をします。
詳細は「全般」を参照ください。
インタラクティブ操作：
なし
キーボードショートカット：
なし
スタックバーの全選択¶
現在選択しているリソースの作業のスタックバーを全て選択する場合は、以下の手順で操作します。ただし、他のプロジェクトの作業のスタックバーは選択されません。
メニューバー：
なし
コンテキストメニュー：
[スタックボード]>>すべて選択
ツールボタン：
なし
インタラクティブ操作：
なし
キーボードショートカット：
なし
負荷を別のリソースに割当て変更¶
現在表示しているプロジェクトの作業のスタックバーを、別のリソースに割当て変更する場合は、以下のいずれかの手順で操作します。
メニューバー：
なし
コンテキストメニュー：
現在表示しているプロジェクトの作業のスタックバーを選択し、※1
[スタックバー]>>割当先変更>>選択中の表示リソース ※2>>(リソース名)
チーム
グループ
[スタックバー]>>割当先変更>>（リソース名）
[スタックバー]>>割当先変更>>もっと表示>>（リソース名）
[スタックバー]>>割当先変更>>チーム ※3>>（チーム名）
（チーム内のリソース）
[スタックバー]>>割当先変更>>グループ ※4>>（グループ名）
[スタックバー]>>割当先変更>>詳細設定... ※5
※1 複数のスタックバーを選択することで一括で変更することもできます。
※2 「表示」メニューの「表示リソースの切り替え」で「全リソース」以外を選択した場合に表示されます。
※3 チームを設定している場合に表示されます。
※4 グループを設定している場合に表示されます。
※5 アクティビティのリソース割当画面が表示されます。
詳細は「アクティビティのリソース割当の詳細設定」を参照ください。
ツールボタン：
なし
インタラクティブ操作：
スタックバーをダブルクリック
キーボードショートカット：
なし
負荷に対して実績工数を入力¶
現在表示しているプロジェクトの作業のスタックバーに対して実績工数を入力する場合は、以下のいずれかの手順で操作します。
メニューバー：
なし
コンテキストメニュー：
現在表示しているプロジェクトの作業のスタックバーを選択し、
[スタックバー]>>実績工数...※1
※1 アクティビティの実績工数入力画面が表示されます。
実績工数の入力については「アクティビティの実績工数の入力」を参照ください。
ツールボタン：
なし
インタラクティブ操作：
実績スタックバーをダブルクリック
キーボードショートカット：
なし
完了したアクティビティの負荷を表示¶
既定では完了したアクティビティに対応する負荷は表示されません。
完了したアクティビティの負荷を表示する場合は、以下のいずれかの手順で操作します。
メニューバー：
なし
コンテキストメニュー：
[スタックボード]>>完了を表示
ツールボタン：
完了を表示
設定
>>
ガントチャートの表示設定...
インタラクティブ操作：
なし
キーボードショートカット：
なし

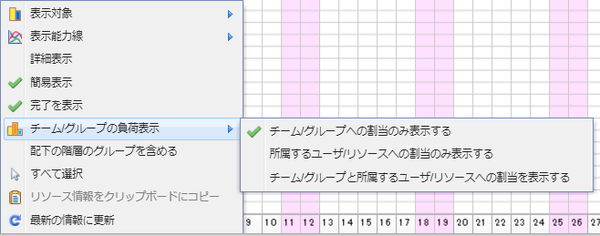

チーム_グループの割当を表示¶
スタックボード上に表示する負荷を、チームまたはグループの負荷のみ、またはその配下のリソースの負荷のみに限定します。
チーム/グループの割当を表示する場合は、以下のいずれかの手順で操作します。
メニューバー：
なし
コンテキストメニュー：
[スタックボード]>>チーム/グループの負荷表示>>チーム/グループへの割当のみ表示する※1
所属するユーザ/リソースへの割当のみ表示する※2
チーム/グループと所属するユーザ/リソースへの割当を表示する※3
[スタックボード]>>配下の階層のグループを含める※4
※1 チームまたはグループに割り当てられているスタックバーのみ表示します。
※2 指定されたチームまたはグループに所属するユーザまたはリソースのスタックバーのみ表示します。
※3 ※1と※2の両方を表示します。
※4 選択したグループ配下の階層をすべて含めて表示する場合に選択します。OFFにすると選択したグループとその直下のユーザ/リソースのみを表示対象とします。
ツールボタン：
設定
>>
ガントチャートの表示設定...
インタラクティブ操作：
なし
キーボードショートカット：
なし
リソース情報をクリップボードにコピー¶
リソースグラフに表示しているリソースのスケールごとの能力、割当工数、実績工数をクリップボードにコピーします。 リソース情報をクリップボードにコピーする場合は、以下の手順で操作します。
メニューバー：
なし
コンテキストメニュー：
[スタックボード]>>リソース情報をクリップボードにコピー
ツールボタン：
なし
インタラクティブ操作：
なし
キーボードショートカット：
なし
他のプロジェクトのタスクチャートを開く¶
他のプロジェクトのタスクチャートを別ウィンドウに表示する場合は、以下の手順で操作します。
メニューバー：
なし
コンテキストメニュー：
他のプロジェクトの作業のスタックバーを選択し、
[スタックバー]>>このプロジェクトを開く(別画面)...
ツールボタン：
なし
インタラクティブ操作：
なし
キーボードショートカット：
なし
